動力（照明）配電柜
概述
      XL-21型低壓動力配電柜（箱），適用于冶金、礦山、石油、化工、紡織、港口、車站等廠礦企業，作為交流50Hz，額定電壓400v或66v,額定電流值630A的三相三線、四線或五線制的低壓配電系統中動力配電及照明之用。同時還可以作為低壓控制系統中部分鼠籠型和攻線型電動機的控制之用。
      本產品符合IEC60439-1： 1992和GB7251?3-2006《低壓成套開關設備和控制設備》等標準。
正常使用環境條件
      ●周圍空氣溫度不高于+40C不低于-5C，并且24小時內其平均溫度不高于+35。
      ●天氣條件，空氣清潔，相對濕度在最高溫度為+40C時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20心時為90%，但應考慮到由于溫度變化，有可能會偶然地產生適度的凝露。海拔高度不超過2000米。
      ●本產品適用于以下溫度的運輸和儲存過程:-25C至+55C的范圍之間，在短時間內(不超過24小時)可達+70C，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
      ●如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
產品特點
      XL-21動力配電箱分為兩種型式，箱體高度1700mm和1800mm的為普通型(P型)，箱體獨立安裝，根據要求頂都可開進出線孔;箱體高度1900mm的為帶頂母線型(M型)，箱頂裝有可拆卸的蓋板，方便母線安裝和拆卸。
      箱體用型鋼做框架，門板及側、后封板均為可拆式，安裝板及側梁可以調節、安裝檢修靈活、方便、結構緊湊、通用性好。采用精鑄可調門鉸，門開啟大于135°。箱體內的安裝支架在元件安裝完之后，可以整體的調節?？筛鶕?jù)不同的使用環境來安裝和進出線，通用性強，可多臺組合使用。

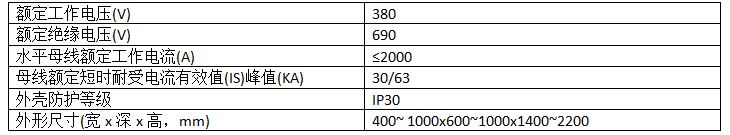

主要技術參數
